eShopOnContainers 知多少[10]：部署到 K8S | AKS

发表于 更新于 分类于
本文字数： 6.9k 阅读时长 ≈ 6 分钟
部署到本地K8S

1. 引言

断断续续，感觉这个系列又要半途而废了。趁着假期，赶紧再更一篇，介绍下如何将eShopOnContainers部署到K8S上，进而实现大家常说的微服务上云。

2. 先了解下 Helm

读过我上篇文章ASP.NET Core 借助 K8S 玩转容器编排的同学，想必对K8S有了个大致了解。K8S引入了Pod、Service、ReplicationSet等概念，来简化容器的编排工作。然而，发布一个应用，依旧很繁琐，比如要定义Pod，要关心如何暴露Service，如何自动伸缩。更不用说一个包括多个模块（Web、DB）的的复杂应用了，想一想要维护一堆yaml文件，就很奔溃。为了解决这一个问题，Helm横空出世。
Helm 简单来说就像NuGet包管理器，通过NuGet包管理器，我们可以很容易的管理依赖，借助它可以很方便的查找、安装、卸载、升级、降级需要的包。只不过Helm管理的包，叫做Helm Chart。
Chart 的包定义结构如下：

1
2
3
4
5
6
7
8
9
10
11
$ helm create mongodb
$ tree mongodb
mongodb
├── Chart.yaml #Chart本身的版本和配置信息
├── charts #依赖的chart
├── templates #配置模板目录
│   ├── NOTES.txt #helm提示信息
│   ├── _helpers.tpl #用于修改kubernetes objcet配置的模板
│   ├── deployment.yaml #kubernetes Deployment object
│   └── service.yaml #kubernetes Serivce
└── values.yaml #kubernetes object configuration

对于Helm，还有两个基本概念：Repository和Release。Repository是Helm Chart的存储仓库，Release是指Chart的部署实例。

另外，Helm包括两个部分：Client（客户端）和Tiller（服务端）。客户端用于管理Chart，服务端用于管理Release。

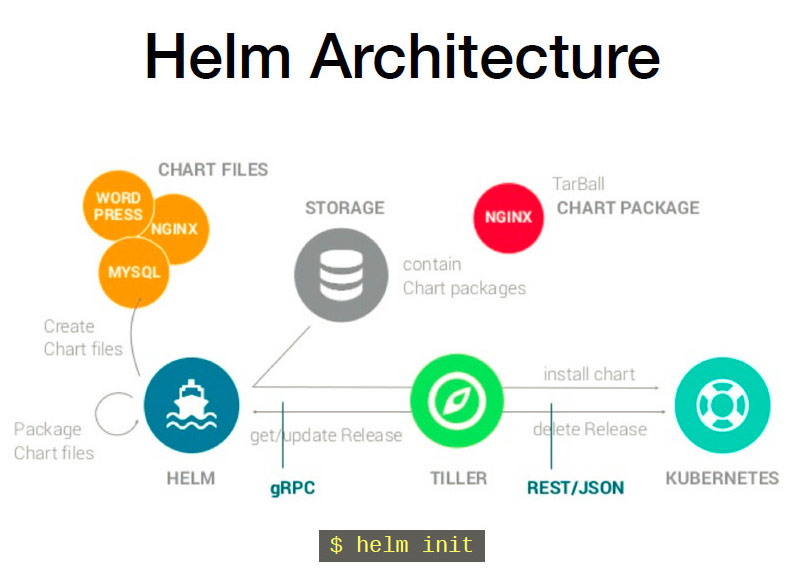

Helm Architecture

从上面这张图中我们可以看到Tiller通过API与Kubernetes进行交互，来完成Chart包的部署。

以上就是Helm的简单介绍，若需深入了解，请访问官网Helm。

3. 使用Helm Chart 部署 eShopOnContainers 到 K8S

下面就直接按照装官方文档Deploying-to-Kubernetes-(AKS-and-local)-using-Helm-Charts进行实操。

3.1. 安装Helm

毫无疑问，我们首先得本地安装Helm，建议直接使用Chocolatey安装，命令如下

install kubernetes-helm```。
1
在K8S中提供了认证机制，以确保应用程序的安全访问。Tiller要想与K8S建立连接进行交互，就必须提前在K8S中创建一个ServiceAccount并分配给Tiller以完成基于角色的访问控制（RBAC）。

在k8s目录下执行以下命令，完成ServiceAccount的创建

$ kubectl apply -f helm-rbac.yaml # 创建名为tiller的ServiceAccount

安装Tiller（Helm服务端），并指定使用上面创建的ServiceAccount

$ helm init –service-account tiller

1
2
3

## 3.2. 安装 Nginx ingress controller
Ingress是用来暴露服务的，本质上和Service类似，但是一个Service只可以暴露一个服务，而一个Ingress可以暴露多个服务，Ingress可以根据请求的主机名和路径进行请求转发。但创建Ingress的前提是K8S必须已经有相应的Ingress Controller运行。然而，Dockers-For-Windows中默认并未提供Ingress Controller。我们可以在`/k8s`目录下执行以下脚本，以安装`Nginx ingress controller。

$ .\deploy-ingress.ps1
$ .\deploy-ingress-dockerlocal.ps1

1
2
3
4
5
6
## 3.3. 使用 Helm 部署 eShopOnContainers
在项目`k8s\Helm`文件夹下，已经分别为eShopOnContainers的各个部分定义了相应的Chart，如下图所示。
![Chart List](/images/eshoponcontainers-deploy-to-k8s-10/2799767-33d157d074a86372.png)

仅需执行`.\deploy-all.ps1 -imageTag dev -useLocalk8s $true`
脚本，即可一键部署。等脚本执行完毕，可以执行`helm list`来查看所有的release。

$ helm list
NAME REVISION UPDATED STATUS CHART APP VERSION NAMESPACE
eshop-apigwmm 1 Fri Apr 5 16:55:45 2019 DEPLOYED apigwmm-0.1.0 1.0 default
eshop-apigwms 1 Fri Apr 5 16:55:46 2019 DEPLOYED apigwms-0.1.0 1.0 default
eshop-apigwwm 1 Fri Apr 5 16:55:47 2019 DEPLOYED apigwwm-0.1.0 1.0 default
eshop-apigwws 1 Fri Apr 5 16:55:48 2019 DEPLOYED apigwws-0.1.0 1.0 default
eshop-basket-api 1 Fri Apr 5 16:55:49 2019 DEPLOYED basket-api-0.1.0 1.0 default
eshop-basket-data 1 Fri Apr 5 16:55:44 2019 DEPLOYED basket-data-0.1.0 1.0 default
eshop-catalog-api 1 Fri Apr 5 16:55:50 2019 DEPLOYED catalog-api-0.1.0 1.0 default
eshop-identity-api 1 Fri Apr 5 16:55:51 2019 DEPLOYED identity-api-0.1.0 1.0 default
eshop-keystore-data 1 Fri Apr 5 16:55:43 2019 DEPLOYED keystore-data-0.1.0 1.0 default
eshop-locations-api 1 Fri Apr 5 16:55:52 2019 DEPLOYED locations-api-0.1.0 1.0 default
eshop-marketing-api 1 Fri Apr 5 16:55:53 2019 DEPLOYED marketing-api-0.1.0 1.0 default
eshop-mobileshoppingagg 1 Fri Apr 5 16:55:54 2019 DEPLOYED mobileshoppingagg-0.1.0 1.0 default
eshop-nosql-data 1 Fri Apr 5 16:55:42 2019 DEPLOYED nosql-data-0.1.0 1.0 default
eshop-ordering-api 1 Fri Apr 5 16:55:55 2019 DEPLOYED ordering-api-0.1.0 1.0 default
eshop-ordering-backgroundtasks 1 Fri Apr 5 16:55:56 2019 DEPLOYED ordering-backgroundtasks-0.1.0 1.0 default
eshop-ordering-signalrhub 1 Fri Apr 5 16:55:57 2019 DEPLOYED ordering-signalrhub-0.1.0 1.0 default
eshop-payment-api 1 Fri Apr 5 16:55:58 2019 DEPLOYED payment-api-0.1.0 1.0 default
eshop-rabbitmq 1 Fri Apr 5 16:55:42 2019 DEPLOYED rabbitmq-0.1.0 1.0 default
eshop-sql-data 1 Fri Apr 5 16:55:41 2019 DEPLOYED sql-data-0.1.0 1.0 default
eshop-webhooks-api 1 Fri Apr 5 16:56:03 2019 DEPLOYED webhooks-api-0.1.0 1.0 default
eshop-webhooks-web 1 Fri Apr 5 16:56:04 2019 DEPLOYED webhooks-web-0.1.0 1.0 default
eshop-webmvc 1 Fri Apr 5 16:55:59 2019 DEPLOYED webmvc-0.1.0 1.0 default
eshop-webshoppingagg 1 Fri Apr 5 16:56:00 2019 DEPLOYED webshoppingagg-0.1.0 1.0 default
eshop-webspa 1 Fri Apr 5 16:56:01 2019 DEPLOYED webspa-0.1.0 1.0 default
eshop-webstatus 1 Fri Apr 5 16:56:02 2019 DEPLOYED webstatus-0.1.0 1.0 default

1
2
3
4
5
6
7
8
9
10
11
12
13
14
## 3.4. 验证部署
使用`kubectl get deployment`可以查看所有的弹性部署，使用`kubectl get ingress`可以查看通过ingress暴露的所有服务，使用`kubectl get pod`，可以查看所有运行的pod，等所有的pod的STATUS均为Running时，就可以直接通过[http://localhost](http://localhost)访问应用了，也可以访问[http://localhost/webstatus](http://localhost/webstatus)监控应用运行状态。

至此，已成功部署eShopOnContainers到本地K8S集群。

# 4. 上云
微服务不上云简直就是浪费感情。有了本地部署的经验，那么部署上云也就简单了。除了需要额外创建并配置AKS（Azure Kubernetes Service）外，其他步骤都如出一辙。
下面就来梳理下如何部署应用到AKS集群上。

*首先你得有Azure账号，这是第一步，如果没有请自行前往[https://azure.microsoft.com/zh-cn/](https://azure.microsoft.com/zh-cn/)申请免费账号把玩。*

## 4.1. 创建AKS
创建AKS有两种方式一种是基于`Azure CLI`，一种是直接通过门户网站直接创建。这里使用第一种方式。
首先确保本地安装Azure CLI，可使用`choco install azure-cli`安装。下面直接通过命令演示。

$ az login #登录Azure，完成客户端认证
$ az group create –name aks-group –location eastasia #在East Asia 创建资源组
$ az aks create --resource-group aks-group
–name eshop --node-count 1
–enable-addons http_application_routing,monitoring ` # 启用Http Routing（包含Ingress Controller和External-DNS)和监控
–generate-ssh-keys # 创建 ask 集群
$ az aks get-credentials –resource-group aks-group –name eshop # 获取证书以便从本地连接到AKS集群
$ kubectl config current-context # 查看当前上下文是不是eshop
$ kubectl get nodes # 获取aks集群节点

1
2
3
4
5
6
## 4.2. AKS 中安装 Helm
AKS上和本机一样需要安装Helm，不过AKS上主要是要用到服务端（Tiller）以便进行Release的管理。不过好消息是AKS上Helm Client默认已经安装好了，所以只需要安装Tiller就Ok了。
1. 首先创建ServiceAccount，用于K8S与Tiller的认证
我们可以简单使用项目k8s文件夹下现有的`helm-rbac.yaml`来创建ServiceAccount。直接执行`kubectl apply -f .\helm-rbac.yaml`。
2. 创建Tiller
```helm init --service-account tiller #指定使用上面创建的ServiceAccount

4.3. 部署 eShopOnContainers 到 AKS

k8s/helm文件夹打开Powershell执行以下脚本即可一键部署：

1
$ .\deploy-all.ps1 -externalDns aks -aksName eshop -aksRg aks-group -imageTag dev

4.4. 验证部署

执行kubectl get ingress：

1
2
3
4
5
6
7
8
9
10
11
12
$ kubectl get ingress
NAME                 HOSTS                                           ADDRESS       PORTS     AGE
eshop-apigwmm        eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        45s
eshop-apigwms        eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        44s
eshop-apigwwm        eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        42s
eshop-apigwws        eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        41s
eshop-identity-api   eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        38s
eshop-webhooks-api   eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        24s
eshop-webhooks-web   eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        23s
eshop-webmvc         eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        29s
eshop-webspa         eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        27s
eshop-webstatus      eshop.23a0868cb60a45e18d24.eastasia.aksapp.io   13.70.31.45   80        25s

等所有的pod都处于Running状态时，就可以直接通过Hosts：eshop.23a0868cb60a45e18d24.eastasia.aksapp.io
来访问应用了。
如果测试登录，可能会遭遇502 Bad Gateway，这是因为Identity Server 发送的请求头数据包超过了AKS中Nginx Ingress Controller的默认设置，可以直接/k8s/helm目录执行kubectl apply -f aks-httpaddon-cfg.yaml来解决这个问题。

玩耍了一段时间后，别忘了清理资源，毕竟上云是要RMB的啊。执行az group delete -n aks-group，删除最开始创建的资源组。

5. 总结

That’s all？
虽然成功将eShopOnContainers部署到云上，但一点也高兴不起来。从开发到部署再到运维，发现到处都是学不完的技术债。哎，谁让你当初非要当程序员呢？
